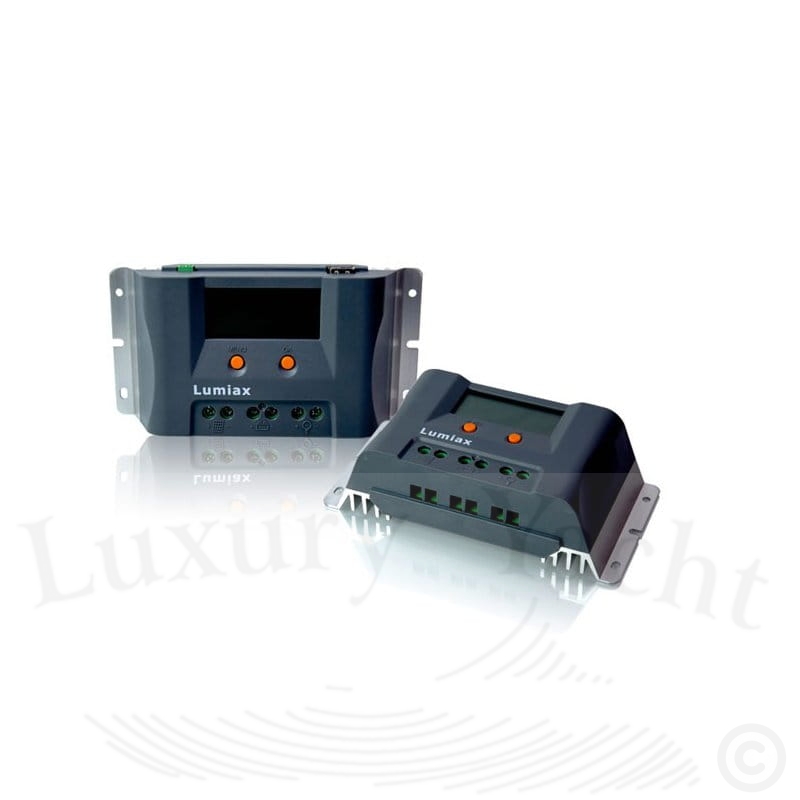

Regulator ładowania MPPT MT1050EU

Dostępność: na wyczerpaniu
Wysyłka w: 48 godzin
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 219,00 zł
zawiera 23% VAT, bez kosztów dostawy
219.00
Cena netto: 178,05 zł
bez 23% VAT i kosztów dostawy
ilość szt.
Zyskujesz 2 pkt [?]

towar niedostępny

dodaj do przechowalni
Producent: Lumiax
Kod produktu: R0004

Opis

Regulator ładowania MPPT MT1050EU

Regulator MPPT z serii Magic działa w oparciu o zaawansowaną technologię śledzenia punktów mocy maksymalnej (MPPT) i jest przeznaczony do systemów fotowoltaicznych (PV). Sprawność konwersji regulatora do 97%.

Kontroler ładowani MPPT posiada wiele znakomitych cech m.in.:

Innowacyjną technologię śledzenia punktów mocy maksymalnej (MPPT), Sprawność śledzenia >99%, w pełni cyfrowa technologia, wysoka sprawność konwersji ładowania do 97%

Wyświetlacz LCD, łatwy odczyt danych dot. pracy.

Funkcja statystyk energetycznych w czasie rzeczywistym

Wybór akumulatorów płynnych i żelowych

Zewnętrzny czujnik temperatury i automatyczna kompensacja temperatury

Wbudowany czujnik temperatury, gdy temperatura przekracza zadaną wartość, prąd ładowania będzie zmniejszany, aby obniżać temperaturę, tak aby kontrolować wzrost temperatury regulatora

Ładowanie 4-stopniowe: MPPT, impulsowe (boost), wyrównujące (equalize), podtrzymujące (float)

W trybie ograniczania prądu ładowania, gdy moc modułów fotowoltaicznych jest zbyt wysoka i prąd ładowania przekracza wartość nominalną, regulator ograniczy moc ładowania, co umożliwi systemowi pracę w nominalnym zakresie prądu ładowania

Wiele trybów kontroli odbiorników: Standardowa, D2D (od zmierzchu do świtu), Timer i tryb testowy

Dwa interfejsy USB (EU)

Protokół Modbus oparty na RS-485 maksymalizujący możliwości komunikacyjne.

Doskonały projekt termiczny i EMC

W pełni automatyczna elektroniczna funkcja ochrony



dane techniczne:



Model

MT1050EU

Napięcie systemu [V]

12V

Maks. prąd ładowania [A]

10A

Napięcie ładowania MPPT [V]

<14.5/29.0V (przy 25°C)

Napięcie Boost [V]

14.5/29.0V (przy 25°C)

Napięcie Equalization [V]

14.8/29.6 (przy 25°C)

Napięcie Float [V]

13.7/27.45 (przy 25°C)

Odłączenie odbiorników przy niskim napięciu [V]

10.8~11.8V/21.6~23.6V SOC1~5

Napięcie ponownego podłączenia [V]

11.6~12.8V/23.2~25.6V

Zabezpieczenie przed przeładowaniem [V]

15.5/31.0V

Maks. napięcie złącza akumulatora [V]

35V

Kompresja temperaturowa [V/K]

-4.17mV/K na ogniwo (Boost, Equalization) -3.33mV/K na ogniwo (Float)

Typ akumulatora

Płynny , Żelowy

Maks. napięcie złącza PV [V]

45V

Maks. moc wejściowa [W]

130W

Napięcie wykrywania zmierzchu/świtu [V]

8.0/16.0V

Zakres śledzenia MPPT

~Voc0.9

Prąd wyjściowy [A]

10A

Interfejs USB

5V, 2A

Tryb pracy

Standard, D2D, Oświetlenie uliczne (2 -9h)

Maks. sprawność śledzenia[%]

>99.9%

Maks. konwersja ładowania [%]

96,5%

Wymiar [mm]

189x96x53

Waga [kg]

0,48

Własne zużycie mocy [mA]

7mA

Temperatura otoczenia [°C]

-20 ~ +50°C

Temperatura przechowywania [°C]

-25 ~ +80°C

Wilgotność otoczenia [HR]

0 ~ 100%RH

Stopień ochrony

IP32



Jak pracują regulatory ładowania MPPT ?

Pełna nazwa MPPT (maximum power point tracking) to śledzenie punktów mocy maksymalnej. Jest to zaawansowany sposób ładowania, polegający na wykrywaniu w czasie rzeczywistym mocy modułu i maksymalnego punktu na krzywej I-V, w celu maksymalizacji efektywności ładowania akumulatora.



Zwiększenie prądu-

W większości sytuacji technologia MPPT "zwiększy" prąd ładowania modułów PV.

Ładowanie MPPT-

Moc na wejściu regulatora (Pmax)=Moc na wyjściu regulatora (Pout),

Iin x Vmp=lout x Vout (prąd na wejściu x napięcie mocy maksymalnej = prąd na wyjściu x napięcie na wyjściu)

Zakładając 100% sprawność. W praktyce występują straty na okablowaniu i konwersji.

Jeśli napięcie mocy maksymalnej (Vmp) modułów fotowoltaicznych jest większe niż napięcie akumulatora, oznacza to, że prąd akumulatora musi być proporcjonalnie większy od prądu wyjściowego modułów, tak by moc na wejściu i wyjściu była zbilansowana. Im większa różnica między Vmp i napięciem akumulatora, tym silniejsze zwiększenie prądu. Zwiększenie prądu może być znaczące w systemach, w których obwód PV ma wyższe napięcie nominalne od akumulatora, tak jak opisano w kolejnej części.



Korzyści pracy z regulatorami MPPT-

Obwody PV o wysokim napięciu i podłączone do sieci.

Kolejną korzyścią technologii MPPT jest możliwość ładowania akumulatorów o niższym nominalnym napięciu, niż obwód PV. Przykładowo bank akumulatorów 12V może być ładowany przez obwody PV off-grid o napięciu nominalnym 12-, 24-, 36-, lub 48-Volt. Moduły podłączone do sieci również mogą być wykorzystywane, o ile napięcie obwodu otwartego PV (Voc) nie przekroczy maksymalnego dopuszczalnego napięcia wejściowego, w granicznych (najzimniejszych) warunkach temperaturowych. Dokumentacja modułów fotowoltaicznych powinna zawierać dane Voc dla różnych temperatur. Wyższe napięcie wejściowe PV skutkuje niższym prądem wejściowym PV przy danej mocy wejściowej. Obwody PV o wysokim napięciu wejściowym umożliwiają wykorzystanie cieńszych przewodów. Jest to szczególnie przydatne i ekonomiczne w systemach, w których zastosowano długie przewody łączące moduły PV z regulatorem.



Przewaga MPPT nad tradycyjnymi regulatorami PWM-

Tradycyjne regulatory w czasie ładowania, podłączają moduły PV bezpośrednio do akumulatora. Wymaga to, aby moduły PV pracowały w zakresie napięcia zazwyczaj poniżej Vmp modułów. Przykładowo w systemie 12V, napięcie akumulatora mieści się w zakresie 10,8-15 Vdc, podczas gdy Vmp modułów to zazwyczaj ok. 16 lub 17V. Ponieważ tradycyjne regulatory nie zawsze pracują w Vmp modułów PV, marnowana jest energia, która mogłaby zostać użyta do ładowania akumulatora i zasilania odbiorników. Im większa różnica między napięciem akumulatora i Vmp modułów, tym większa strata energii.



Gwarancja:

Udzielamy 24-miesięcznej gwarancji na nasze produkty. Gwarantujemy, że nasze produkty zostały wyprodukowane zgodnie z aktualnymi wymogami europejskich norm bezpieczeństwa i jakości. Gwarancja obejmuje wszelkie wady produkcyjne w zakresie materiałów i wykonania.
